در چرخهای گلدوزی ژانومه سری ۴۵۰ و ۵۵۰، مجموعه قیچی (اتوماتیک کاتر) از سه چرخدنده تشکیل شده که هر کدام نقش مشخصی در عملکرد برش نخ دارند. در اینجا این سه قطعه را به تفکیک معرفی میکنیم.
🔧 سه قطعه اصلی مجموعه قیچی
چرخدنده فلزی محرک
جنس فلزی · متصل به موتور قیچی
این دنده مستقیماً روی محور موتور سوار میشود و نیرو را به مجموعه منتقل میکند. به دلیل فشار و سایش بالا، از فلز ساخته شده تا دوام طولانی داشته باشد.

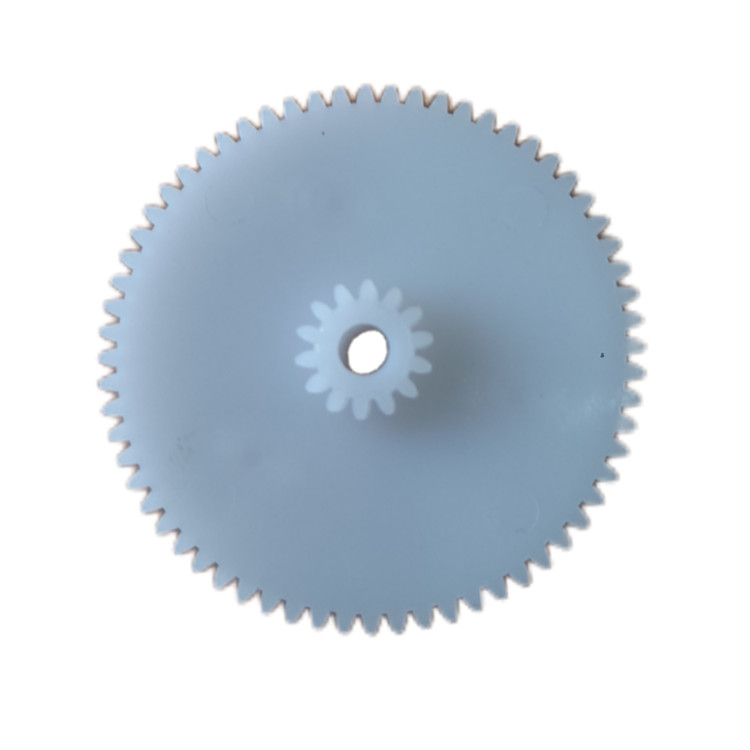

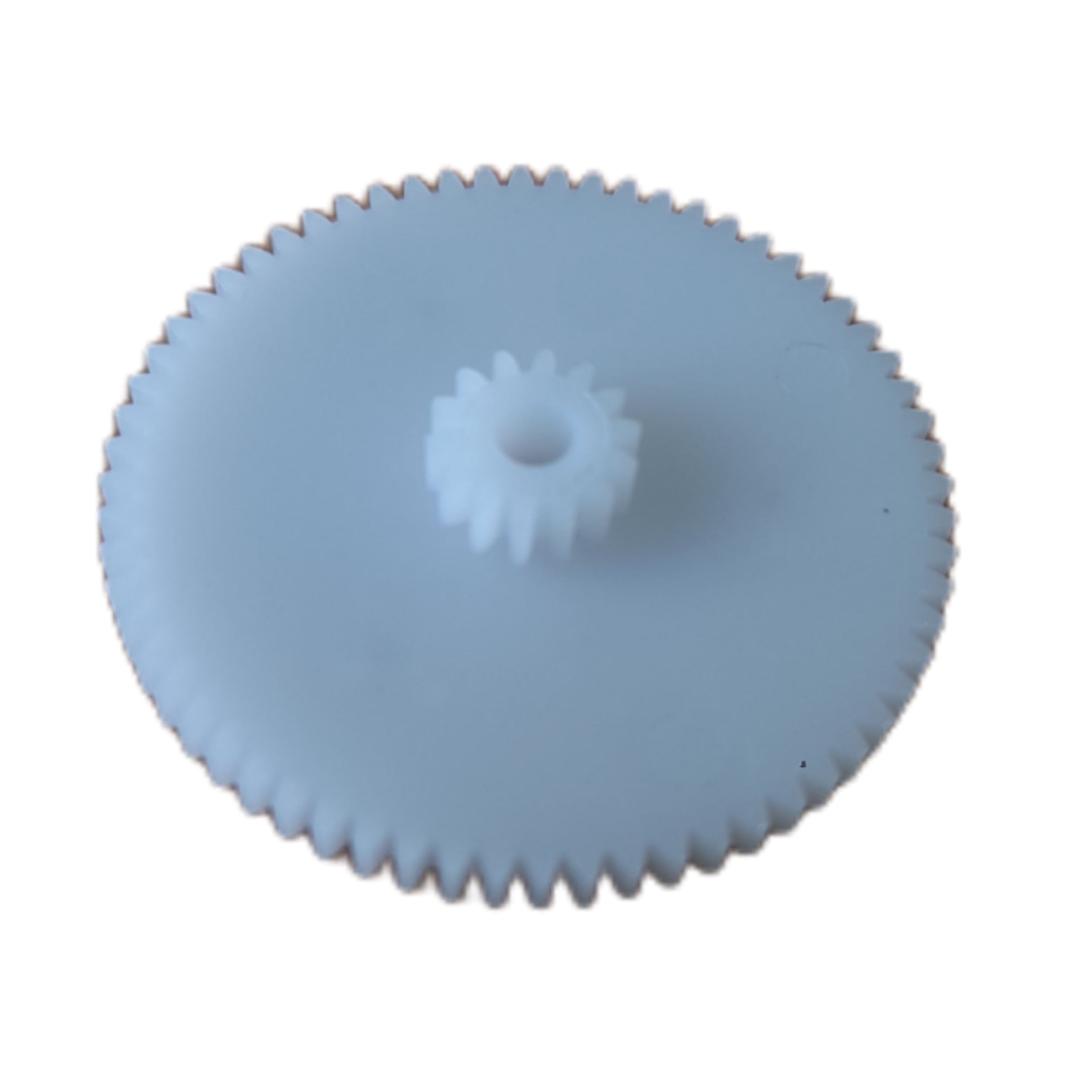

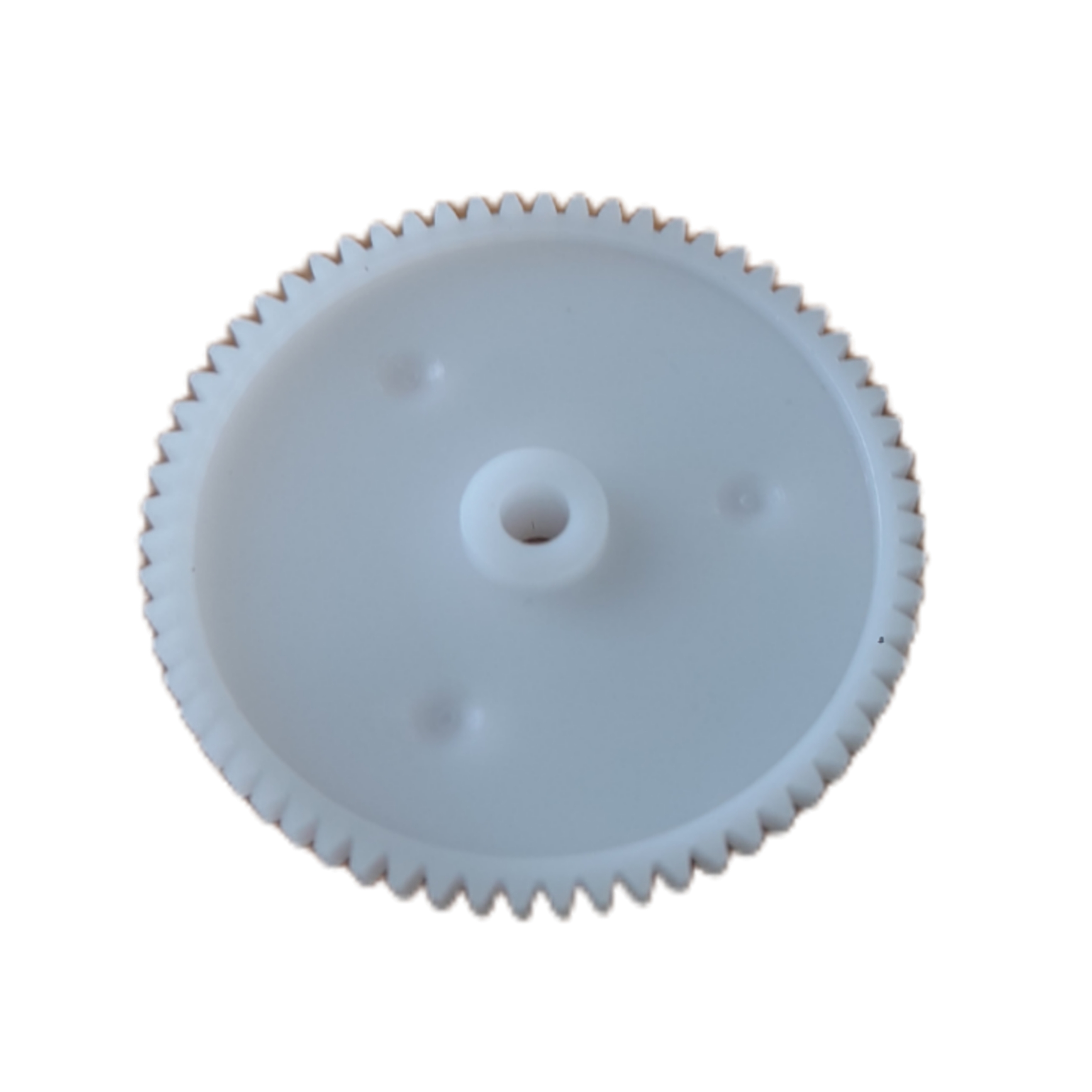

چرخدنده بزرگ حلزونی
✅ دنده وسطی (مورد نظر شما)
دایره کامل و پهن که در کف مجموعه قرار میگیرد و روی سطح نصب میشود. این قطعه با چرخش خود، حرکت دورانی را به حرکت خطی اهرم قیچی تبدیل میکند. معمولاً از جنس پلاستیک مهندسی با دوام ساخته شده و بزرگترین دنده در این مجموعه است.
دنده سگمنت (یکچهارم دایره)
تقریباً ۹۰ درجه · روی دنده بزرگ
این دنده روی چرخدنده بزرگ سوار میشود و تنها یکچهارم یک دایره کامل است. حرکت آن محدود به همین زاویه بوده و باعث باز و بسته شدن تیغههای قیچی میگردد.
🔽 نحوه قرارگیری: 🔽
موتور → [دنده فلزی] → [دنده بزرگ کامل] → [دنده یکچهارم] → اهرم قیچی
📊 مشخصات فنی
دنده فلزی
محرک اصلی، جنس فولاد، دندانههای ریز
دنده بزرگ کامل
قطر تقریبی ۴۰-۵۰ میلیمتر، پلاستیک مهندسی
دنده سگمنت
۹۰ درجه، جنس پلاستیک سخت، نصب روی دنده بزرگ
⚠️ نشانههای خرابی چرخدنده قیچی
عدم برش نخ: دستگاه عمل برش را انجام نمیدهد.
صدای تق تق: هنگام برش، صدای غیرعادی از زیر صفحه سوزن شنیده میشود.
گیر کردن قیچی: تیغهها در حالت باز یا بسته قفل میکنند.
لقی و بازی: حرکت دندهها یکنواخت نیست و چرخش با لقی همراه است.
🔍 نکته فنی (مطابق دفترچه سرویس)
بر اساس دفترچه سرویس رسمی ژانومه ، برای دسترسی به این مجموعه باید مراحل زیر طی شود:
- خاموش کردن و جدا کردن دستگاه از برق
- باز کردن صفحه سوزن (Needle Plate) و صفحه زیرین (Base Plate)
- خارج کردن ماکو و کشپولکی (Rotary Hook)
- باز کردن قاب جلو (Front Cover) با رعایت نکات ایمنی
⚠️ تنظیم مجدد تایمینگ قیچی (Hook Timing) بسیار دقیق است و در صورت جا به جایی دندهها، دستگاه دوخت صحیحی نخواهد داشت.
